martes, 5 de octubre de 2010

Mapa de Karnaugh

El mapa de Karnaugh es un método gráfico que se utiliza para simplificar una ecuación lógica para convertir una tabla de verdad a su circuito lógico correspondiente en un proceso simple y ordenado. Aunque un mapa de Karnaugh (que de aquí en adelante se abreviará como mapa K) se puede utilizar para resolver problemas con cualquier numero de variables de entrada, su utilidad practica se limita a seis variables. El siguiente análisis se limitara a problemas de hasta cuatro entradas , ya que los problemas con cinco y seis entradas son demasiado complicados y se resuelven mejor con un programa de computadora.
Formato del mapa de Kamaugh El mapa K, al igual que una tabla de verdad, es un medio para demostrar la relaci6n entre las entradas l6gicas y la salida que se busca. La figura +-11 da tres ejemplos de mapas K para dos, tres y cuatro variables, junto con las tablas de verdad correspondientes. Estos ejemplos ilustran varios puntos importantes:

lunes, 4 de octubre de 2010

LA TEORIA GENERAL DE LOS SISTEMAS

La teoría general de sistemas (TGS) o teoría de sistemas o enfoque sistémico es un esfuerzo de estudio interdisciplinario que trata de encontrar las propiedades comunes a entidades llamadas sistemas. Éstos se presentan en todos los niveles de la realidad, pero que tradicionalmente son objetivos de disciplinas académicas diferentes. Su puesta en marcha se atribuye al biólogo austriaco Ludwig von Bertalanffy, quien acuñó la denominación a mediados del siglo XX.
Como ciencia urgente, plantea paradigmas diferentes de los de la ciencia clásica. La ciencia de sistemas observa totalidades, fenómenos, isomorfismos, causalidades circulares, y se basa en principios como la subsidiariedad, pervasividad, multicausalidad, determinismo, complementariedad, y de acuerdo con las leyes encontradas en otras disciplinas y mediante el isomorfismo, plantea el entendimiento de la realidad como un complejo, con lo que logra su transdisciplinariedad, y multidisciplinariedad.

Mapas de Karnaugh

Un mapa de Karnaugh es un diagrama utilizado para la simplificación de funciones algebraicas booleanas.

F = A B C + A B C + A BC + A B C + A B C + A B C


Una vez obtenida la función lógica, se implementa el mapa de Karnaugh.
Mapa de Karnaugh de 3 variables - Electrónica UnicromEste mapa tiene 8 casillas que corresponden a 2n, donde n = 3 (número de variables (A, B, C))
La primera fila corresponde a A = 0
La segunda fila corresponde a A = 1
La primera columna corresponde a BC = 00 (B=0 y C=0)
La segunda columna corresponde a BC = 01 (B=0 y C=1)
La tercera columna corresponde a BC = 11 (B=1 y C=1)
La cuarta columna corresponde a BC = 10 (B=1 y C=0)

MINTERMINOS

Un concepto Para Minterminos y sería; Un mintermino se obtiene de un término AND de N variables, con cada variable vuelta prima si el BIT correspondiente del número binario es un cero y no prima si es uno. Cada maxterminos es el complemento de su Mintermino.

Ejemplo: Expresar la función F = A+B’C en una suma de miniterminos.
F= A+B’C F(A,B,C) A= A(B+B’) = AB+AB’
= AB(C+C’) + AB’(C+C’)
  = ABC + ABC’ + AB’C +AB’C’
B’C = B’C (A+A’)
= AB’C + A’B’C
F = ABC+ABC’+AB’C+AB’C’+AB’C+A’B’C F = A’B’C+AB’C’ +AB’C+ABC’+ABC F = m1+ m4+m5+ m6+ m7 F(A,B,C)=SUM(1,4,5,6,7)

martes, 21 de septiembre de 2010

TABLAS DE VERDAD

NEGACION





CONJUNCION







DISYUNCION







IMPLICACION O CONDICIONAL







BICONDICIONAL

lunes, 30 de agosto de 2010

INTERFAZ

La interfaz de usuario es el medio con que el usuario puede comunicarse con una máquina, un equipo o una computadora, y comprende todos los puntos de contacto entre el usuario y el equipo, normalmente suelen ser fáciles de entender y fáciles de accionar.

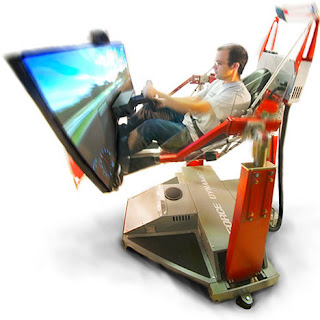

SIMULADOR
Un simulador es un aparato que permite la simulación de un sistema, reproduciendo su comportamiento. Los simuladores reproducen sensaciones que en realidad no están sucediendo.

Un simulador pretende reproducir tanto las sensaciones físicas (velocidad, aceleración, percepción del entorno) como el comportamiento de los equipos de la máquina que se pretende simular. Para simular las sensaciones físicas se puede recurrir a complejos mecanismos hidráulicos comandados por potentes ordenadores que mediante modelos matemáticos consiguen reproducir sensaciones de velocidad y aceleración. Para reproducir el entorno exterior se emplean proyecciones de bases de datos de terreno. A este entorno se le conoce como "Entorno Sintético".
Para simular el comportamiento de los equipos de la máquina simulada se puede recurir varias técnicas. Se puede elaborar un modelo de cada equipo, se puede utilizar el equipo real o bien se puede utilizar el mismo software que corre en el equipo real pero haciéndolo correr en un ordenador más convencional (y por lo tanto más barato). A esta última opción se la conoce como "Software Rehosteado".
Los simuladores más complejos son certificados por las autoridades competentes. En el caso de los simuladores de vuelo el certificado lo realiza la organización de aviación civil de cada país, que proporciona a cada simulador un código indicando su grado de realismo. En los simuladores de vuelo de mayor realismo las horas de entrenamiento contabilizan como horas de vuelo reales y capacitan al piloto para realizar su labor.
En España las principales empresas que realizan simuladores de vuelo son Indra y EADS. Por otro lado, la empresa española DiD (actualmente SimuMAK), es la responsable del desarrollo de la mayor parte de los simuladores de maquinaria existentes en el mercado internacional, siendo MaqSIM4 (simulador completo para maquinaria de movimiento de tierras), su producto más destacado

PROGRAMA/PSEUDOCODIGO

El pseudocódigo (falso lenguaje) es una descripción de alto nivel de un algoritmo que emplea una mezcla de lenguaje natural con algunas convenciones sintácticas propias de lenguajes de programación, como asignaciones, ciclos y condicionales. Es utilizado para describir algoritmos en libros y publicaciones científicas, y como producto intermedio durante el desarrollo de un algoritmo.

El pseudocódigo está pensado para facilitar a las personas el entendimiento de un algoritmo, y por lo tanto puede omitir detalles irrelevantes que son necesarios en una implementación. Programadores diferentes suelen utilizar convenciones distintas, que pueden estar basadas en la sintaxis de lenguajes de programación concretos. Sin embargo, el pseudocódigo en general es comprensible sin necesidad de conocer o utilizar un entorno de programación específico, y es a la vez suficientemente estructurado para que su implementación se pueda hacer directamente a partir de él.


LOS MODELOS DE PROCESO O CICLO DE VIDA


MANTENIMIENTO:
todas las acciones que tienen como objetivo mantener un artículo o restaurarlo a un estado en el cual pueda llevar a cabo alguna función requerida. Estas acciones incluyen la combinación de las acciones técnicas y administrativas correspondientes.

todas las acciones que tienen como objetivo mantener un artículo o restaurarlo a un estado en el cual pueda llevar a cabo alguna función requerida. Estas acciones incluyen la combinación de las acciones técnicas y administrativas correspondientes.





PREVENTIVO
El mantenimiento preventivo permite detectar fallos repetitivos, disminuir los puntos muertos por paradas, aumentar la vida útil de equipos, disminuir costos de reparaciones, detectar puntos débiles en la instalación entre una larga lista de ventajas.

Relativo a la informática, el mantenimiento preventivo consiste en la revisión periódica de ciertos aspectos, tanto de hardware como de software en un pc. Estos influyen en el desempeño fiable del sistema, en la integridad de los datos almacenados y en un intercambio de información correctos, a la máxima velocidad posible dentro de la configuración optima del sistema.
Dentro del mantenimiento preventivo existe software que permite al usuario vigilar constantemente el estado de su equipo, asi como también realizar pequeños ajustes de una manera fácil.
Además debemos agregar que el mantenimiento preventivo en general se ocupa en la determinación de condiciones operativas, de durabilidad y de confiabilidad de un equipo en mención este tipo de mantenimiento nos ayuda en reducir los tiempos que pueden generarse por mantenimiento correctivo.
En lo referente al mantenimiento preventivo de un producto software, se diferencia del resto de tipos de mantenimiento (especialmente del mantenimiento perfectivo) en que, mientras que el resto (correctivo, evolutivo, perfectivo, adaptativo...) se produce generalmente tras una petición de cambio por parte del cliente o del usuario final, el preventivo se produce tras un estudio de posibilidades de mejora en los diferentes módulos del sistema.
Aunque el mantenimiento preventivo es considerado valioso para las organizaciones, existen una serie de fallas en la maquinaria o errores humanos a la hora de realizar estos procesos de mantenimiento. El mantenimiento preventivo planificado y la sustitución planificada son dos de las tres políticas disponibles para los ingenieros de mantenimiento.
Algunos de los métodos más habituales para determinar que procesos de mantenimiento preventivo deben llevarse a cabo son las recomendaciones de los fabricantes, la legislación vigente, las recomendaciones de expertos y las acciones llevadas a cabo sobre activos similares.
El primer objetivo del mantenimiento es evitar o mitigar las consecuencias de los fallos del equipo, logrando prevenir las incidencias antes de que estas ocurran. Las tareas de mantenimiento preventivo incluyen acciones como cambio de piezas desgastadas, cambios de aceites y lubricantes, etc. El mantenimiento preventivo debe evitar los fallos en el equipo antes de que estos ocurran.

CORRECTIVO
El mantenimiento correctivo o mantenimiento por rotura fue el esbozo de lo que hoy día es el mantenimiento. Esta etapa del mantenimiento va precedida del mantenimiento planificado.

Hasta los años 50, en pleno desarrollo de la producción en cadena y de la sociedad de consumo, lo importante era producir mucho a bajo coste. En esta etapa, el mantenimiento era visto como un servicio necesario que debía costar poco y pasar inadvertido como señal de que "las cosas marchaban bien".
En esta etapa, "mantener" ES sinónimo de "reparar" y el servicio de mantenimiento operaba con una organización y planificación mínimas (mecánica y engrase) pues la industria no estaba muy mecanizada y las paradas de los equipos productivos no tenían demasiada importancia al tratarse de maquinaria sencilla y fiable y, debido a esta sencillez, fácil de reparar. La política de la empresa era la de minimizar el costo de mantenimiento.
Este mantenimiento agrupa las acciones a realizar en el software (programas, bases de datos, documentación, etc.) ante un funcionamiento incorrecto, deficiente o incompleto que por su naturaleza no pueden planificarse en el tiempo.
Estas acciones, que no implican cambios funcionales, corrigen los defectos técnicos de las aplicaciones. Entendemos por defecto una diferencia entre las especificaciones del sistema y su funcionamiento cuando esta diferencia se produce a causa de errores en la configuración del sistema o del desarrollo de programas. Se establecerá un marco de colaboración que contemple las actividades que corresponden a la garantía del actual proveedor y las actividades objeto de este contrato. La corrección de los defectos funcionales y técnicos de las aplicaciones cubiertas por el servicio de mantenimiento, incluye:
• Recogida, catalogación y asignación de solicitudes y funciones.
• Análisis del error / problema.
• Análisis de la solución.
• Desarrollo de las modificaciones a los sistemas, incluyendo pruebas unitarias.
• Pruebas del sistema documentadas.
• Mantenimiento de las documentaciones técnicas y funcionales del sistema.

DESARROLLO DE SOFTWARE, ANALISIS Y DISEÑO DE SISTEMAS O SOFTWARE”
Cuando se va desarrollar un software intervienen muchas personas como lo es el cliente quien es el que tiene el problema en su empresay desea que sea solucionado, para esto existe el analista de sistema quien es el encargado de hacerle llegar todos los requerimientos y necesidades que tiene el cliente a los programadores quienes son las personas encargadas de realizar lo que es la codificación y diseñodel sistema para después probarlo y lo instalan al cliente. Es así como intervienen varias personas ya que una sola persona no podría determinar todo lo necesario lo mas seguro que le haga falta algún requerimiento o alguna parte del nuevo sistema y entre mas estén involucradas mejor para cubrir con todos los requerimientos del sistema.




QUE ES SOFTWARE

Se conoce como software[1] al equipamiento lógico o soporte lógico de una computadora digital; comprende el conjunto de los componentes lógicos necesarios que hacen posible la realización de tareas específicas, en contraposición a los componentes físicos del sistema, llamados hardware.

Tales componentes lógicos incluyen, entre muchos otros, aplicaciones informáticas —como el procesador de textos, que permite al usuario realizar todas las tareas concernientes a la edición de textos— o el software de sistema —tal como el sistema operativo, que, básicamente, permite al resto de los programas funcionar adecuadamente, facilitando la interacción con los componentes físicos y el resto de las aplicaciones, proporcionando también una interfaz para el usuario

CLASIFICACION
1. SOFTWARE DE SISTEMAS: Son aquellos programas que permiten la administracion de la parte fisica o los recursos de la computadora, es la que interactua entre el usuario y los componentes hardware del ordenador. Se clasifican el Sistemas Operativos Monousuarios y Multiusuarios.

2.SOFTWARE DE APLICACION:Son aquellos programas que nos ayudan a tareas especificas como edicion de textos, imagenes, calculos, etc. tambien conocidos como aplicaciones.
Software de Uso General
El software para uso general ofrece la estructura para un gran número de aplicaciones empresariales, científicas y personales. El software de hoja de cálculo, de diseño asistido por computadoras (CAD), de procesamiento de texto, de manejo de Bases de Datos, pertenece a esta categoría. La mayoría de software para uso general se vende como paquete; es decir, con software y documentación orientada al usuario ( manuales de referencia, plantillas de teclado y demás ).
Software de aplicaciones
El software de aplicación esta diseñado y escrito para realizar tareas específicas personales, empresariales o científicas como el procesamiento de nóminas, la administración de los recursos humanos o el control de inventarios. Todas éstas aplicacion es procesan datos (recepción de materiales) y generan información (registros de nómina). para el usuario.
Software de Aplicación, programa informático diseñado para facilitar al usuario la realización de un determinado tipo de trabajo. Posee ciertas características que le diferencia de un sistema operativo (que hace funcionar al ordenador), de una utilidad (que realiza tareas de mantenimiento o de uso general) y de un lenguaje (con el cual se crean los programas informáticos). Suele resultar una solución informática para la automatización de ciertas tareas complicadas como puede ser la contabilidad o la gestión de un almacén. Ciertas aplicaciones desarrolladas ‘a medida’ suelen ofrecer una gran potencia ya que están exclusivamente diseñadas para resolver un problema específico. Otros, llamados paquetes integrados de software, ofrecen menos potencia pero a cambio incluyen varias aplicaciones, como un programa procesador de textos, de hoja de cálculo y de base de datos.
2.1. Clasificación de Software
El software son los programas los cuales contienen las instrucciones responsables de que el Hardware realice su tarea, se le denomina Software a todos los componentes intangibles de un ordenador, es decir, el conjunto de programas y procedimientos necesarios para hacer posible la realización de una tarea especifica, en contraposición a los componentes físicos de un sistema de computo. Esto incluye aplicaciones informáticas tales como un procesador de textos, que permite al usuario realizar una tarea, sistema operativo que permite funcionar al resto de los programas adecuadamente.
El termino Software fue usado pro primera ves en este sentido por John W. Tukey en 1957. En las ciencias de la computación y la ingeniería de software, el software es toda la información procesada por los sistemas informáticos: programas y datos.
El software se clasifica de dos maneras:
Tipo de trabajo realizado
•Método de distribución
Clasificación del Software de acuerdo al tipo de trabajo realizado
Software de Sistema
Colección de programas residentes en la computadora, este tipo de software resulta pieza esencial para el uso de la computadora y el desarrollo de más software, una definición mas que podemos dar es que es una de las partes que permite el funcionamiento de la computadora, el objetivo del software de sistema es aislar tanto como sea posible al programador de aplicaciones de los detalles del computador particular que se use, especialmente de las características físicas de la memoria, impresoras, pantallas, teclados etc.
El software de sistema son los programas básicos el cual controla a la computadora, también llamado sistema operativo el cual tiene tres grandes funciones: coordina y manipula el hardware del ordenador, como la memoria, las unidades de disco; organiza los archivos en diversos dispositivos de almacenamiento y gestiona los errores de hardware y del mismo software.
Los sistemas operativos pueden ser de tarea única o multitarea. Los sistemas operativos de tarea única, los más primitivos, solo pueden manejar un proceso en cada momento.
Todos los sistema operativos modernos son multitarea, esto quiere decir que puedes realizar varias acciones a la ves como por ejemplo mandar a imprimir y estar trabajando con otro documento o lo mas usual estar navegando por internet y escuchar muisca.
Software de Aplicación
El software de aplicación permite a los usuarios llevar a cabo una o varias tareas mas especificas, en cualquier campo de actividad susceptible de ser automatizado o asistido, con especial énfasis en los negocios, también podemos decir que el software de aplicación son aquellos que nos ayudan a la elaboración de una determinada tarea, este tipo de software es diseñado para facilitar al usuario en la realización de un determinado tipo de trabajo.
El software de aplicación resulta una solución informática para la automatización de ciertas tareas complicadas como puede ser la contabilidad y gestión de una organización, como ejemplo del software de aplicación podemos mencionar a la paquetería que nos ofrece Office de Microsoft (Word, Excel, One Note, etc.), Word Perfec, Lotus 123.
Software de Desarrollo
El software de desarrollo recibe varios nombre, como software de programación o lenguaje de programación del software, en si el software de desarrollo es cualquier lenguaje artificial que podemos utilizar para definir una secuencia de instrucciones para su procesamiento por un ordenador. Es complicado definir que es y que no es un software de desarrollo, generalmente se dice que la traducción de las instrucciones a un código que comprende la computadora deber ser completamente sistemática (sigue o se ajusta a un conjunto de reglas).
El software de programación proporciona herramientas para ayudar al programados s escribir programas informáticos y a usar diferentes lenguajes de programación de forma practica, entre los lenguajes de programación mas utilizados podemos mencionar: C++, Java, C#, Visual Basic, etc.
Clasificación del Software de acuerdo al tipo de trabajo realizado
Feeware
Freeware es un software de computadora que se distribuye sin cargo. A veces se incluye el código fuente, pero no es lo usual. El Freeware suele incluir una licencia de uso, que permite su redistribución pero con algunas restricciones, como no modificar la aplicación en sí, ni venderla, y dar cuenta de su autor. Programa computacional cuyo costo económico para el usuario final es cero, independiente de las condiciones de distribución y uso que tenga. Este tipo de software la mayoría son utilerías para realizar cierta tarea como el programa Win Rar, el cual nos sirve para la compresión de un archivo.
Software multimedia
El software multimedia se refiere a los programas utilizados para presentar de una forma integrada textos, gráficos, sonidos y animaciones, este tipo de software es considerado como una nueva tecnología. Las ventajas que se le atribuyen al software multimedia es en la educación, especialmente en escuelas primarias, por que realizando presentaciones con software multimedia, los alumnos prestan mas intención a la presentación realizada.
Este tipo de software suele utilizarse para el desarrollo de proyectos específicos multimedios, utilizar software multimedia requiere de tiempo, capacidades, dedicación y recursos.
Software de uso general
El software de uso general son aquellos que nos sirven para resolver problemas muy variados del mismo tipo, de muy diferentes empresas o personas, con adaptaciones realizadas por un usuario, ejemplos: procesadores de texto, manejadores de bases de datos, hojas de cálculo, etc.
Software de uso especifico
Hablar de este tipo de software nos referimos al software desarrollado específicamente para un problema especifico de alguna organización o persona, utilizar este software requiere de un experto en informática para su creación o adaptación, son los programas que usan las escuelas para registrar las calificaciones de los alumnos y generar certificados, los que usan los bancos para el control de las cuentas, etc.

SISTEMAS OPERATIVOS
Un Sistema operativo (SO) es un software que actúa de interfaz entre los dispositivos de hardware y los programas usados por el usuario para utilizar un computador. Es responsable de gestionar, coordinar las actividades y llevar a cabo el intercambio de los recursos y actúa como estación para las aplicaciones que se ejecutan en la máquina.Utiliza varios formatos de archivo que son compatibles con casi todos los sistemas operacionales utilizados en la actualidad

Nótese que es un error común muy extendido denominar al conjunto completo de herramientas sistema operativo, pues este, es sólo el núcleo y no necesita de entorno operador para estar operativo y funcional. Uno de los más prominentes ejemplos de esta diferencia, es el SO Linux, el cual junto a las herramientas GNU, forman las llamadas distribuciones Linux.
Este error de precisión, se debe a la modernización de la informática llevada a cabo a finales de los 80, cuando la filosofía de estructura básica de funcionamiento de los grandes computadores se rediseñó a fin de llevarla a los hogares y facilitar su uso, cambiando el concepto de computador multiusuario, (muchos usuarios al mismo tiempo) por un sistema monousuario (únicamente un usuario al mismo tiempo) más sencillo de gestionar. (Véase AmigaOS, beOS o MacOS como los pioneros de dicha modernización, cuando los Amiga, fueron bautizados con el sobrenombre de Video Toasters por su capacidad para la Edición de vídeo en entorno multitarea round robin, con gestión de miles de colores e interfaces intuitivos para diseño en 3D con programas como Imagine o Scala multimedia, entre muchos otros.)
Uno de los propósitos de un sistema operativo como programa estación principal, consiste en gestionar los recursos de localización y protección de acceso del hardware, hecho que alivia a los programadores de aplicaciones de tener que tratar con estos detalles. Se encuentran en la mayoría de los aparatos electrónicos que utilizan microprocesadores para funcionar. (teléfonos móviles, reproductores de DVD, computadoras, radios, etc.)
Parte de la infraestructura de la World Wide Web está compuesta por el Sistema Operativo de Internet, creado por Cisco Systems para gestionar equipos de interconexión como los conmutadores y los enrutadores.
DOS,Windows 3.1,UNIX, Mac OS, Windows NT

CREADORES DE MICROSOFT Y LINUX
El proyecto GNU, fue iniciado en 1983 por Richard Stallman, tiene como objetivo el desarrollo de un sistema operativo Unix completo compuesto enteramente de software libre. La historia del núcleo Linux está fuertemente vinculada a la del proyecto GNU. En 1991 Linus Torvalds empezó a trabajar en un reemplazo no comercial para MINIX que más adelante acabaría siendo Linux.

Siguiendo el lanzamiento del Altair 8800, Bill Gates, como director gerente de Microsoft llamó a los creadores del nuevo microordenador, Micro Instrumentation and Telemetry Systems (Micro Instrumentación de Sistemas de Telemetría) (MITS), ofreciéndose una implementación del lenguaje de programación BASIC para el sistema. Tras la demostración, MITS accedió a distribuir Altair BASIC. Gates dejó la universidad Harvard, trasladándose a Albuquerque, Nuevo México donde el MITS estaba establecido, y fundó, junto a Paul Allen, Microsoft en 1975. La primera oficina internacional de la compañía se abrió el 1 de noviembre de 1978, en Japón, bajo el nombre de "ASCII Microsoft" (actualmente conocida como Microsoft Japón). El 1 de enero de 1979, Microsoft se trasladó a Bellevue, en Washington. El 11 de junio de 1980, Steve Ballmer se une a la compañía. Ballmer, sucedería después a Bill Gates como CEO de Microsoft.

VENTAJAS DE LINUX
Linux es básicamente un duplicado de UNIX, lo que significa que incorpora muchas de las ventajas de este importante sistema operativo.
En Linux pueden correr varios procesos a la vez de forma ininterrumpida como un servidor de red al tiempo que un procesador de textos, una animación, copia de archivos o revisar el correo electrónico.
Seguridad porque es un sistema operacional diseñado con la idea de Cliente - Servidor con permisos de acceso y ejecución a cada usuario. Esto quiere decir que varios usuarios pueden utilizar una misma maquina al tiempo sin interferir en cada proceso.
Linux es software libre, casi gratuito. Linux es popular entre programadores y desarrolladores e implica un espíritu de colaboración.
Linux integra una implementación completa de los diferentes protocolos y estándares de red, con los que se puede conectar fácilmente a Internet y acceder a todo tipo de información disponible.
Su filosofía y sus programas están dictados por el movimiento ``Open Source'' que ha venido crecido en los últimos años y ha adquirido el suficiente fortaleza para hacer frente a los gigantes de la industria del software.
Linux puede ser utilizado como una estación personal pero también como un potente servidor de red.
Linux incorpora una gama de sistemas de interfaz gráfica (ventanas) de igual o mejor calidad que otras ofrecidas en muchos paquetes comerciales.
Posee el apoyo de miles de programadores a nivel mundial.
El paquete incluye el código fuente, lo que permite modificarlo de acuerdo a las necesidades del usuario.
VENTAJAS WINDOWS
Es más fácil

Al ser de mayor facilidad de uso Windows en este momento continúa siendo el sistema operativo más comercial lo cual se refleja en la disponibilidad de aplicaciones, facilidad de mantenimiento así como soporte en el desarrollo de nuevas aplicaciones, puntos que pueden ser cruciales en la elección de servidores que corren aplicaciones web.
Aplicaciones desarrolladas en menor tiempo
Fruto de la inversión realizada por Microsoft y aunado a una comunidad de programadores cada vez más grande se ha logrado facilitar el desarrollo de aplicaciones y sistemas que corran sobre servidores Windows lo cual se ve reflejado en tiempos de desarrollo menores.
La curva de aprendizaje en el sistema Windows es mucho menor.

DISPOSITIVOS ENTRADA/SALIDA


Unidad central de procesamiento
La unidad central de procesamiento o CPU (por el acrónimo en inglés de central processing unit), o simplemente el procesador o microprocesador, es el componente del computador y otros dispositivos programables, que interpreta las instrucciones contenidas en los programas y procesa los datos. Los CPU proporcionan la característica fundamental de la computadora digital (la programabilidad) y son uno de los componentes necesarios encontrados en las computadoras de cualquier tiempo, junto con el almacenamiento primario y los dispositivos de entrada/salida. Se conoce como microprocesador el CPU que es manufacturado con circuitos integrados. Desde mediados de los años 1970, los microprocesadores de un solo chip han reemplazado casi totalmente todos los tipos de CPU, y hoy en día, el término "CPU" es aplicado usualmente a todos los microprocesadores.

La expresión "unidad central de proceso" es, en términos generales, una descripción de una cierta clase de máquinas de lógica que pueden ejecutar complejos programas de computadora. Esta amplia definición puede fácilmente ser aplicada a muchos de los primeros computadores que existieron mucho antes que el término "CPU" estuviera en amplio uso. Sin embargo, el término en sí mismo y su acrónimo han estado en uso en la industria de la informática por lo menos desde el principio de los años 1960 . La forma, el diseño y la implementación de los CPU ha cambiado drásticamente desde los primeros ejemplos, pero su operación fundamental ha permanecido bastante similar.
Los primeros CPU fueron diseñados a la medida como parte de una computadora más grande, generalmente una computadora única en su especie. Sin embargo, este costoso método de diseñar los CPU a la medida, para una aplicación particular, ha desaparecido en gran parte y se ha sustituido por el desarrollo de clases de procesadores baratos y estandarizados adaptados para uno o muchos propósitos. Esta tendencia de estandarización comenzó generalmente en la era de los transistores discretos, computadoras centrales, y microcomputadoras, y fue acelerada rápidamente con la popularización del circuito integrado (IC), éste ha permitido que sean diseñados y fabricados CPU más complejos en espacios pequeños (en la orden de milímetros). Tanto la miniaturización como la estandarización de los CPU han aumentado la presencia de estos dispositivos digitales en la vida moderna mucho más allá de las aplicaciones limitadas de máquinas de computación dedicadas. Los microprocesadores modernos aparecen en todo, desde automóviles, televisores, neveras, calculadoras, aviones, hasta teléfonos móviles o celulares, juguetes, entre otros.

MAINBOARD
Una tarjeta madre es la central o primaria tarjeta de circuito de un sistemade computo u otro sistema electrónico complejo. Una computadora típica con el microprocesador, memoriaprincipal, y otros componentes básicos de la tarjeta madre. Otros componentes de la computadora tal como almacenamiento externo, circuitos de control para video y sonido, y dispositivos periféricosson unidos a la tarjeta madre vía conectores o cables de alguna clase.

La tarjeta madre es el componente principal de un computador personal. Es el componente que integra a todos los demás. Escoger la correcta puede ser difícil ya que existen miles. Estos son los elementos que se deben considerar:

                                                           MEMORIAS
RAM-ROM
La memoria ROM, (read-only memory) o memoria de sólo lectura, es la memoria que se utiliza para almacenar los programas que ponen en marcha el ordenador y realizan los diagnósticos. La memoria ROM es aquella memoria de almacenamiento que permite sólo la lectura de la información y no su destrucción, independientemente de la presencia o no de una fuente de energía que la alimente.

La memoria de sólo lectura o ROM (acrónimo en inglés de read-only memory) es una clase de medio de almacenamiento utilizado en ordenadores y otros dispositivos electrónicos. Los datos almacenados en la ROM no se pueden modificar -al menos no de manera rápida o fácil- y se utiliza principalmente para contener el firmware (programa que está estrechamente ligado a hardware específico, y es poco probable que requiera actualizaciones frecuentes) u otro contenido vital para el funcionamiento del dispositivo.
En su sentido más estricto, se refiere sólo a máscara ROM -en inglés MROM- (el más antiguo tipo de estado sólido ROM), que se fabrica con los datos almacenados de forma permanente, y por lo tanto, su contenido no puede ser modificado. Sin embargo, las ROM más modernas, como EPROM y Flash EEPROM se pueden borrar y volver a programar varias veces, aún siendo descritos como "memoria de sólo lectura (ROM), porque el proceso de reprogramación en general es poco frecuente, relativamente lento y, a menudo, no se permite la escritura en lugares aleatorios de la memoria. A pesar de la simplicidad de la ROM, los dispositivos reprogramables son más flexibles y económicos, por dicha razón, las máscaras ROM no se suelen encontrar en hardware producido a partir de 2007.

La frase memoria RAM se utiliza frecuentemente para referirse a los módulos de memoria que se usan en los computadores personales y servidores. En el sentido estricto, los modulos de memoria contienen un tipo, entre varios de memoria de acceso aleatorio, ya que las ROM, memorias Flash, caché (SRAM), los registros en procesadores y otras unidades de procesamiento también poseen la cualidad de presentar retardos de acceso iguales para cualquier posición. Los módulos de RAM son la presentación comercial de este tipo de memoria, que se compone de circuitos integrados soldados sobre un circuito impreso, en otros dispositivos como las consolas de videojuegos, esa misma memoria va soldada sobre la placa principal.

MEMORIA CACHE
En informática, una caché es un conjunto de datos duplicados de otros originales, con la propiedad de que los datos originales son costosos de acceder, normalmente en tiempo, respecto a la copia en la caché. Cuando se accede por primera vez a un dato, se hace una copia en el caché; los accesos siguientes se realizan a dicha copia, haciendo que el tiempo de acceso medio al dato sea menor.

FUENTE ALIMENTACION
Fuente de alimentación para PC (sin cubierta superior, para mostrar su interior).
Fuentes de alimentación externas.En electrónica, una fuente de alimentación es un dispositivo que convierte la tensión alterna de la red de suministro, en una o varias tensiones, prácticamente continuas, que alimentan los distintos circuitos del aparato electrónico al que se conecta (ordenador, televisor, impresora, router, etc.).

Fuentes de alimentación lineales

Las fuentes lineales siguen el esquema: transformador, rectificador, filtro, regulación y salida.
En primer lugar el transformador adapta los niveles de tensión y proporciona aislamiento galvánico. El circuito que convierte la corriente alterna en continua se llama rectificador, después suelen llevar un circuito que disminuye el rizado como un filtro de condensador. La regulación, o estabilización de la tensión a un valor establecido, se consigue con un componente denominado regulador de tensión. La salida puede ser simplemente un condensador.

Fuentes de alimentación conmutadas

Una fuente conmutada es un dispositivo electrónico que transforma energía eléctrica mediante transistores en conmutación. Mientras que un regulador de tensión utiliza transistores polarizados en su región activa de amplificación, las fuentes conmutadas utilizan los mismos conmutándolos activamente a altas frecuencias (20-100 Kilociclos típicamente) entre corte (abiertos) y saturación (cerrados). La forma de onda cuadrada resultante es aplicada a transformadores con núcleo de ferrita (Los núcleos de hierro no son adecuados para estas altas frecuencias) para obtener uno o varios voltajes de salida de corriente alterna (CA) que luego son rectificados (Con diodos rápidos) y filtrados (Inductores y capacitores) para obtener los voltajes de salida de corriente continua (CC). Las ventajas de este método incluyen menor tamaño y peso del núcleo, mayor eficiencia y por lo tanto menor calentamiento. Las desventajas comparándolas con fuentes lineales es que son mas complejas y generan ruido eléctrico de alta frecuencia que debe ser cuidadosamente minimizado para no causar interferencias a equipos próximos a estas fuentes.
Las fuentes conmutadas tienen por esquema: rectificador, conmutador, transformador, otro rectificador y salida.
La regulación se obtiene con el conmutador, normalmente un circuito PWM (Pulse Width Modulation) que cambia el ciclo de trabajo. Aquí las funciones del transformador son las mismas que para fuentes lineales pero su posición es diferente. El segundo rectificador convierte la señal alterna pulsante que llega del transformador en un valor continuo. La salida puede ser también un filtro de condensador o uno del tipo LC.
Las ventajas de las fuentes lineales son una mejor regulación, velocidad y mejores características EMC. Por otra parte las conmutadas obtienen un mejor rendimiento, menor coste y tamaño.

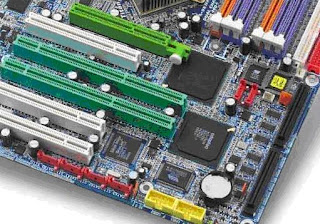

BUSES
En arquitectura de computadores, el bus es un sistema digital que transfiere datos entre los componentes de un ordenador o entre ordenadores. Está formado por cables o pistas en un circuito impreso, dispositivos como resistencias y condensadores además de circuitos integrados.

En los primeros computadores electrónicos, todos los buses eran de tipo paralelo, de manera que la comunicación entre las partes del computador se hacía por medio de cintas o muchas pistas en el circuito impreso, en los cuales cada conductor tiene una función fija y la conexión es sencilla requiriendo únicamente puertos de entrada y de salida para cada dispositivo.
La tendencia en los últimos años es el uso de buses seriales como el USB, Custom Firewire para comunicaciones con periféricos y el reemplazo de buses paralelos para conectar toda clase de dispositivos, incluyendo el microprocesador con el chipset en la propia placa base. Son conexiones con lógica compleja que requieren en algunos casos gran poder de cómputo en los propios dispositivos, pero que poseen grandes ventajas frente al bus paralelo que es menos inteligente.
Existen diversas especificaciones de bus que definen un conjunto de características mecánicas como conectores, cables y tarjetas, además de protocolos eléctricos y de señales.

CONECTORES PC

La costumbre hace que cuando contestamos alguna pregunta relacionada con un PC digamos que compruebe tal o cual cable o que mire este o aquel conector, pero pocas veces nos paramos a pensar si la persona a la que estamos respondiendo conoce esos cables, cuales son, como son físicamente y para qué sirven.
Vamos a intentar en este tutorial darles un repaso a los principales, ordenándolos en lo posible por su uso.
Cables de datos:
Los principales cables (también llamados a veces fajas) utilizados para la transmisión de datos son:
Faja FDD o de disquetera:
Imágenes de dos tipos diferentes de cables FDD, uno plano y otro redondo.
Es el cable o faja que conecta la disquetera con la placa base.
Se trata de un cable de 34 hilos con dos o tres terminales de 34 pines. Uno de estos terminales se encuentra en un extremo, próximo a un cruce en los hilos. Este es el conector que va a la disquetera asignada como unidad A.
En el caso de tener tres conectores, el del centro sería para conectar una segunda disquetera asignada como unidad B.
El hilo 1 de suele marcar de un color diferente, debiendo este coincidir con el pin 1 del conector.



Faja IDE de 40 hilos:

Imagen de una faja IDE de 40 hilos.
Las fajas de 40 hilos son también llamadas Faja ATA 33/66, en referencia a la velocidad de transferencia que pueden soportar.
La longitud máxima no debe exceder los 46cm.
Al igual que en las fajas FDD, el hilo 1 se marca en color diferente, debiendo este coincidir con el pin 1 del conector.
Este tipo de faja no sirve para los discos IDE modernos, de 100Mbps o de 133Mbps, pero si se pueden utilizar tanto el lectoras como en regrabadoras de CD / DVD.


Faja IDE de 80 hilos:

Imágenes de dos tipos diferentes de cables IDE 80, uno plano y otro redondo.
Los cables IDE80, también llamados Faja ATA 100/133, son los utilizados para conectar dispositivos ATA - PATA a los puertos IDE de la placa base.
Son fajas de 80 hilos, pero con terminales de 40 contactos.
Esto se debe a que llevan 40 hilos de datos o tensión y 40 hilos de masa. Estos últimos tienen la finalidad de evitar interferencias entre los hilos de datos, por lo que permiten una mayor velocidad de transmisión.
A diferencia de las fajas de 40 hilos, en las que es indiferente el orden de conexión maestro / esclavo, en las fajas de 80 hilos estas deben estar en un orden establecido, estando este orden determinado por el color de los conectores, que suele ser:
Azul.- En un extremo, al IDE de la placa base.
Gris.- En el centro, al dispositivo esclavo.
Negro.- En el otro extremo, al dispositivo Master.
Estas fajas se pueden utilizar también sin problemas para conectar lectoras y regrabadoras de CD / DVD o en discos duros ATA 33 o ATA 66.
Al igual que en las fajas IDE 40, el hilo 1 se marca en color diferente, debiendo este coincidir con el pin 1 del conector.
Cable SATA:

En estas imágenes podemos ver un cable SATA y, en la de la derecha, los conectores en detalle.
Las unidades SATA (discos duros, regrabadoras de DVD...) utilizan un tipo específico de cable de datos.
Estos cables de datos están más protegidos que las fajas IDE y tienen bastantes menos contactos.
En concreto, se trata de conectores de 7 contactos, formados por dos pares apantallados y con una impedancia de 100 Ohmios y tres cables de masa (GND).
Los cables de masa corresponden a los contactos 1, 4 y 7, el par 2 y 3 corresponde a transmisión + y transmisión - y el par 5 y 6 a recepción - y recepción +.
Este tipo de cables soporta unas velocidades muchísimo más altas que los IDE (actualmente hasta 3Gbps en los SATA2), así como unas longitudes bastante mayores (de hasta 2 metros). Las conexiones SATA son conexiones punto a punto, por lo que necesitamos un cable por cada dispositivo.

Faja SCSI:

Cable o Faja SCSI III.
Este tipo de cable conecta varios dispositivos y los hay de diferentes tipos, dependiendo del tipo de SCSI que vayan a conectar.
SCSI-1.- Conector de 50 pines, 8 dispositivos max. y 6 metros max.
SCSI-2.- Conector de 50 pines, 8 dispositivos max. y 3 metros max.
SCSI-3 Ultra.- Conector de 50 pines, 8 dispositivos max. y 3 metros max.
SCSI-3 Ultra Wide.- Conector de 68 pines, 15 dispositivos max. y 1.5 metros max.
SCSI-3 Ultra 2.- Conector de 68 pines, 15 dispositivos max. y 12 metros max.


CABLES USB
Izquierda, cable USB. A la derecha, conectores tipo A y B.
Los cables USB son cada vez más utilizados en conexiones exteriores.
Se trata de cables de 4 contactos, distribuidos de la siguiente forma:
Contacto 1.- Tensión 5 voltios.
Contacto 2.- Datos -.
Contacto 3.- Datos +.
Contacto 4.- Masa (GND).
Dado que también transmiten tensión a los periféricos, es muy importante, sobre todo en las conexiones internas (a placa base mediante pines) seguir fielmente las indicaciones de conexión suministradas por el fabricante de la placa base, ya que un USB mal conectado puede causar graves averías, tanto en el periférico conectado como en la propia placa base.
Las conexiones USB soportan una distancia máxima de 5 metros, aunque con dispositivos amplificadores se puede superar esta distancia.
Los conectores estandarizados son el tipo A, utilizado sobre todo en las placas base y en los dispositivos tipo Hub, y el tipo B, utilizado en periféricos (impresoras, escáneres, discos externos...).
Existe otro conector estandarizado (hasta cierto punto), denominado Mini USB, que podemos ver en la imagen superior, utilizado por dispositivos USB de pequeño tamaño a multimedia (MP3, cámaras fotográficas y de vídeo, etc.).
Los conectores USB admiten hasta un máximo de 127 dispositivos.
Además de estos (que son los más habituales), no existe una reglamentación en cuanto a la estandarización de la forma y tamaño de este tipo de conectores, por lo que hay en el mercado cientos de tipos diferentes de conectores (sobre todo del tipo Mini), que en ocasiones solo sirven para una marca y modelo determinado.




CONDENSADOR
En electricidad y electrónica, un condensador (capacitor en inglés) es un dispositivo que almacena energía eléctrica, es un componente pasivo. Está formado por un par de superficies conductoras en situación de influencia total (esto es, que todas las líneas de campo eléctrico que parten de una van a parar a la otra), generalmente en forma de tablas, esferas o láminas, separadas por un material dieléctrico (siendo este utilizado en un condensador para disminuir el campo eléctrico, ya que actúa como aislante) o por el vacío, que, sometidos a una diferencia de potencial (d.d.p.) adquieren una determinada carga eléctrica, positiva en una de las placas y negativa en la otra (siendo nula la carga total almacenada).

La carga almacenada en una de las placas es proporcional a la diferencia de potencial entre esta placa y la otra, siendo la constante de proporcionalidad la llamada capacidad o capacitancia. En el Sistema internacional de unidades se mide en Faradios (F), siendo 1 faradio la capacidad de un condensador en el que, sometidas sus armaduras a una d.d.p. de 1 voltio, éstas adquieren una carga eléctrica de 1 culombio.
La capacidad de 1 faradio es mucho más grande que la de la mayoría de los condensadores, por lo que en la práctica se suele indicar la capacidad en micro- µF = 10-6, nano- nF = 10-9 o pico- pF = 10-12 -faradios. Los condensadores obtenidos a partir de supercondensadores (EDLC) son la excepción. Están hechos de carbón activado para conseguir una gran área relativa y tienen una separación molecular entre las "placas". Así se consiguen capacidades del orden de cientos o miles de faradios. Uno de estos condensadores se incorpora en el reloj Kinetic de Seiko, con una capacidad de 1/3 de Faradio, haciendo innecesaria la pila. También se está utilizando en los prototipos de automóviles eléctricos.

BOBINA
Un inductor o bobina es un componente pasivo de un circuito eléctrico que, debido al fenómeno de la autoinducción, almacena energía en forma de campo magnético.

RESISTENCIA
La resistencia eléctrica de un objeto es una medida de su oposición al paso de una corriente.

Descubierta por Georg Ohm en 1827, la resistencia eléctrica tiene un parecido conceptual a la fricción en la física mecánica. La unidad de la resistencia en el Sistema Internacional de Unidades es el ohmio (Ω). Para su medición en la práctica existen diversos métodos, entre los que se encuentra el uso de un ohmímetro. Además, su cantidad recíproca es la conductancia, medida en Siemens.
Para una gran cantidad de materiales y condiciones, la resistencia eléctrica no depende de la corriente eléctrica que pasa a través de un objeto o de la tensión en los terminales de este. Esto significa que, dada una temperatura y un material, la resistencia es un valor que se mantendrá constante. Además, de acuerdo con la ley de Ohm la resistencia de un objeto puede definirse como la razón de la tensión y la corriente, así :
Según sea la magnitud de esta medida, los materiales se pueden clasificar en conductores, aislantes y semiconductores. Existen además ciertos materiales en los que, en determinadas condiciones de temperatura, aparece un fenómeno denominado superconductividad, en el que el valor de la resistencia es prácticamente nulo.

LED
Un diodo emisor de luz, también conocido como LED (acrónimo del inglés de light-emitting diode) es un dispositivo semiconductor (diodo) que emite luz incoherente de espectro reducido cuando se polariza de forma directa la unión PN del mismo y circula por él una corriente eléctrica. Este fenómeno es una forma de electroluminiscencia. El color, depende del material semiconductor empleado en la construcción del diodo y puede variar desde el ultravioleta, pasando por el visible, hasta el infrarrojo. Los diodos emisores de luz que emiten luz ultravioleta también reciben el nombre de UV LED (ultraviolet light-emitting diode) y los que emiten luz infrarroja se llaman IRED (infrared emitting diode).


ZOCALO
El zócalo (socket en inglés) es un sistema electromecánico de soporte y conexión eléctrica, instalado en la placa base, que se usa para fijar y conectar un microprocesador. Se utiliza en equipos de arquitectura abierta, donde se busca que haya variedad de componentes permitiendo el cambio de la tarjeta o el integrado. En los equipos de arquitectura propietaria, los integrados se sueldan sobre la placa base, como sucede en las consolas de videojuegos.

Existen variantes desde 40 conexiones para integrados pequeños, hasta más de 1300 para microprocesadores, los mecanismos de retención del integrado y de conexión dependen de cada tipo de zócalo, aunque en la actualidad predomina el uso de zócalo ZIF (pines) o LGA (contactos).

PILA
La pila del ordenador, o más correctamente el acumulador, se encarga de conservar los parámetros de la BIOS cuando el ordenador está apagado. Sin ella, cada vez que encendiéramos tendríamos que introducir las características del disco duro, del chipset, la fecha y la hora...

Se trata de un acumulador, pues se recarga cuando el ordenador está encendido. Sin embargo, con el paso de los años pierde poco a poco esta capacidad (como todas las baterías recargables) y llega un momento en que hay que cambiarla. Esto, que ocurre entre 2 y 6 años después de la compra del ordenador, puede vaticinarse observando si la hora del ordenador "se retrasa" más de lo normal.
Para cambiarla, apunte todos los parámetros de la BIOS para reescribirlos luego, saque la pila (usualmente del tipo de botón grande o bien cilíndrica como la de la imagen), llévela a una tienda de electrónica y pida una exactamente igual. O bien lea el manual de la placa base para ver si tiene unos conectores para enchufar pilas externas; si es así, apunte de qué modelo se trata y cómprelas

DISIPADOR
Un disipador es un elemento físico, sin partes móviles, destinado a eliminar el exceso de calor de cualquier elemento.
Su funcionamiento se basa en la segunda ley de la termodinámica, transfiriendo el calor de la parte caliente que se desea disipar al aire. Este proceso se propicia aumentando la superficie de contacto con el aire permitiendo una eliminación más rápida del calor excedente.






PUERTOS
En la informática, un puerto es una forma genérica de denominar a una interfaz a través de la cual los diferentes tipos de datos se pueden enviar y recibir. Dicha interfaz puede ser de tipo físico, o puede ser a nivel de software (por ejemplo, los puertos que permiten la transmisión de datos entre diferentes ordenadores) (ver más abajo para más detalles), en cuyo caso se usa frecuentemente el término puerto lógico
MODEM
Un módem es un dispositivo que sirve para enviar una señal llamada moduladora mediante otra señal llamada portadora. Se han usado módems desde los años 60, principalmente debido a que la transmisión directa de las señales electrónicas inteligibles, a largas distancias, no es eficiente, por ejemplo, para transmitir señales de audio por el aire, se requerirían antenas de gran tamaño (del orden de cientos de metros) para su correcta recepción. Es habitual encontrar en muchos módems de red conmutada la facilidad de respuesta y marcación automática, que les permiten conectarse cuando reciben una llamada de la RTPC (Red Telefónica Pública Conmutada) y proceder a la marcación de cualquier número previamente grabado por el usuario. Gracias a estas funciones se pueden realizar automáticamente todas las operaciones de establecimiento de la comunicación.

RANURA DE EXPANSIÓN
Las tarjetas de expansión son dispositivos con diversos circuitos integrados y controladores que, insertadas en sus correspondientes ranuras de expansión, sirven para ampliar las capacidades de un ordenador. Las tarjetas de expansión más comunes sirven para añadir memoria, controladoras de unidad de disco, controladoras de vídeo, puertos serie o paralelo y dispositivos de módem internos. Por lo general, se suelen utilizar indistintamente los términos «placa» y «tarjeta» para referirse a todas las tarjetas de expansión.

En la actualidad las tarjetas suelen ser de tipo PCI, PCI Express o AGP. Como ejemplo de tarjetas que ya no se utilizan tenemos la de tipo Bus ISA.
Gracias al avance en la tecnología USB y a la integración de audio, video o red en la placa base, hoy en día son menos imprescindibles para tener un PC completamente funcional.





PERIFERICOS DE SALIDA

Los periféricos de salida muestran al usuario el resultado de las operaciones realizadas o procesadas por el computador. Un periferico de salida recibe información la cual es procesada por el CPU para luego reproducirla (convertir sus patrones de bits internos) de manera que sea comprensible para el usuario.
Por periférico de salida se entiende un complemento electrónico que es capaz de mostrar y representar la información procesada por el ordenador, en forma de texto, gráficos, dibujos, fotografías, espacios tridimensionales virtuales, esquemas y un largo etc. más.
Por su tecnología, los periféricos de salida se pueden dividir en visuales o soft copy (como las pantallas de computadora) y de impresión o hard copy (como los diversos tipos de impresoras, plotters , etc.).
Son ejemplos de periféricos de salida:

1.Monitor o pantalla
El monitor de computadora o pantalla de ordenador, aunque también es común llamarlo «pantalla», es un dispositivo de salida que, mediante una interfaz, muestra los resultados del procesamiento de un ordenador.

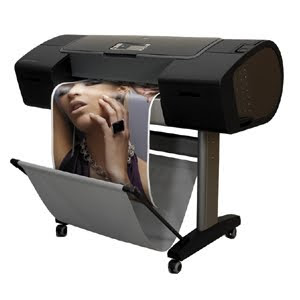

2.Impresora

Impresora multifuncional.Una impresora es un periférico de ordenador que permite producir una copia permanente de textos o gráficos de documentos almacenados en formato electrónico, imprimiéndolos en medios físicos, normalmente en papel o transparencias, utilizando cartuchos de tinta o tecnología láser. Muchas impresoras son usadas como periféricos, y están permanentemente unidas al ordenador por un cable. Otras impresoras, llamadas impresoras de red, tienen una interfaz de red interno (típicamente wireless o Ethernet), y que puede servir como un dispositivo para imprimir en papel algún documento para cualquier usuario de la red.
Además, muchas impresoras modernas permiten la conexión directa de aparatos de multimedia electrónicos como las tarjetas CompactFlash, Secure Digital o Memory Stick, pendrives, o aparatos de captura de imagen como cámaras digitales y escáneres. También existen aparatos multifunción que constan de impresora, escáner o máquinas de fax en un solo aparato. Una impresora combinada con un escáner puede funcionar básicamente como una fotocopiadora.
Las impresoras suelen diseñarse para realizar trabajos repetitivos de poco volumen, que no requieran virtualmente un tiempo de configuración para conseguir una copia de un determinado documento. Sin embargo, las impresoras son generalmente dispositivos lentos (10 páginas por minuto es considerado rápido), y el coste por página es relativamente alto.
Para trabajos de mayor volumen existen las imprentas, que son máquinas que realizan la misma función que las impresoras pero están diseñadas y optimizadas para realizar trabajos de impresión de gran volumen como sería la impresión de periódicos. Las imprentas son capaces de imprimir cientos de páginas por minuto o más.
Las impresoras han aumentado su calidad y rendimiento, lo que ha permitido que los usuarios puedan realizar en su impresora local trabajos que solían realizarse en tiendas especializadas en impresión.

3.Altavoces


Altavoz de 12 pulgadas actual.Un altavoz (también conocido como parlante en América del Sur, Costa Rica, El Salvador y Nicaragua)[1] es un transductor electroacústico utilizado para la reproducción de sonido. Uno o varios altavoces pueden formar una pantalla acústica.
En la transducción sigue un doble procedimiento: eléctrico-mecánico-acústico. En la primera etapa convierte las ondas eléctricas en energía mecánica, y en la segunda convierte la energía mecánica en energía acústica. Es por tanto la puerta por donde sale el sonido al exterior desde los aparatos que posibilitaron su amplificación, su transmisión por medios telefónicos o radioeléctricos, o su tratamiento.
El sonido se transmite mediante ondas sonoras a través del aire. El oído capta estas ondas y las transforma en impulsos nerviosos que llegan al cerebro. Si se dispone de una grabación de voz, de música en soporte magnético o digital, o si se recibe estas señales por radio, se dispondrá a la salida del aparato de unas señales eléctricas que deben ser convertidas en sonidos audibles; para ello se utiliza el altavoz.


4.Fax
Se denomina fax, por abreviación de facsímil, a un sistema que permite transmitir a distancia por la línea telefónica escritos o gráficos (telecopia).

Método y aparato de transmisión y recepción de documentos mediante la red telefónica conmutada que se basa en la conversión a impulsos de las imágenes «leídas» por el emisor, impulsos que son traducidos en puntos -formando imágenes- en el receptor.


5.Microfilm

El microfilm es un sistema de archivo, gestión y difusión documental. Su producción está sometida a un alto grado de normalización, tanto en su metodología como en los materiales utilizados y un estricto control de productos resultantes.Su objetivo es obtener una reproducción exacta del documento original, representada a un grado de reducción determinado y conocido, sobre un soporte fotográfico normalizado y cuya posición dentro de una serie documental puede ser establecida.
